DC7-LV维护保养汇报

皮少爷

      2012年末休年休假，天公不作美，冷得要命，还雨夹雪！{:soso_e140:}
      在家闲着蛋痛，想起了干脆借这个机会何不看哈俺滴那DC7-LV的庐山真面目（2011年光棍节买滴），冲动是魔鬼...{:soso_e144:}{:soso_e113:}说干就干！{:soso_e128:}
      闲话少说，现转入正题咯：总计耗时约10小时（下午18时干到次日凌晨4点钟）。{:soso_e127:}因是新手，在拆及安装的过程中俺要思考、抽烟及拍照，各位不要见笑哈！{:soso_e112:}{:soso_e183:}{:soso_e181:}


      由于零件较多，对于一个不是很熟悉机构及原理的在拆卸过程中一定要将所拆部件按顺序摆放好，否则你懂滴......

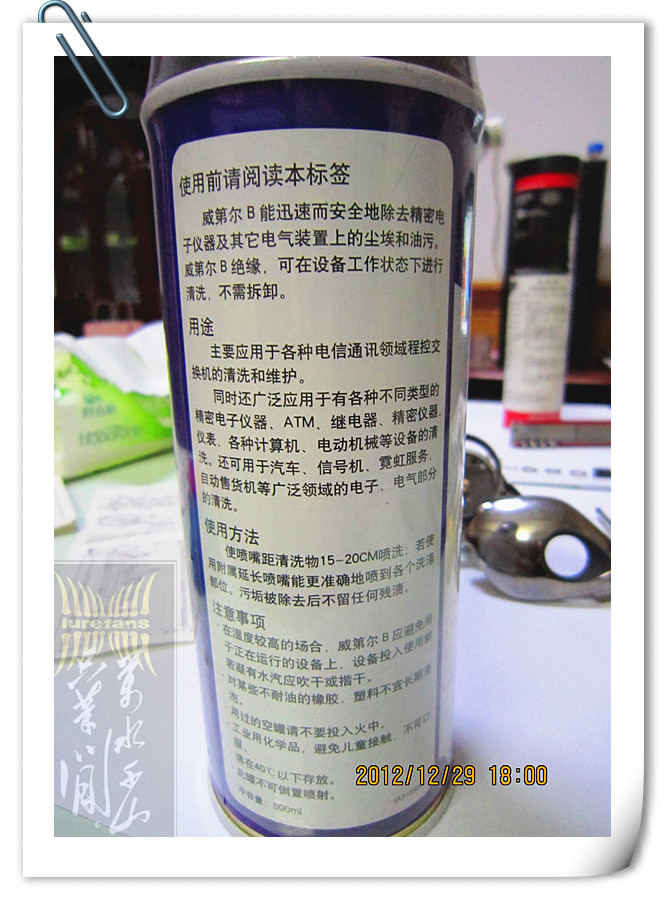

清洗材料，说明及什么用途可双击图片放大来看，就不一一说明了。

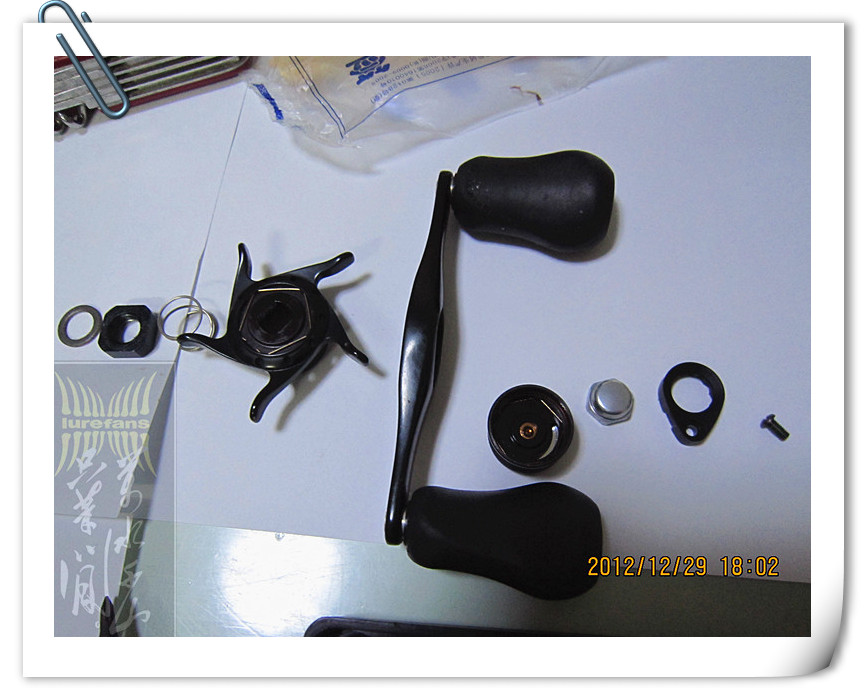

      先从摇把处下手，最好将部件按所拆顺序摆放，包含螺丝是在什么位置拆的，按位型摆放，螺丝可互换的尽量不要互换，俺就是这么做的。

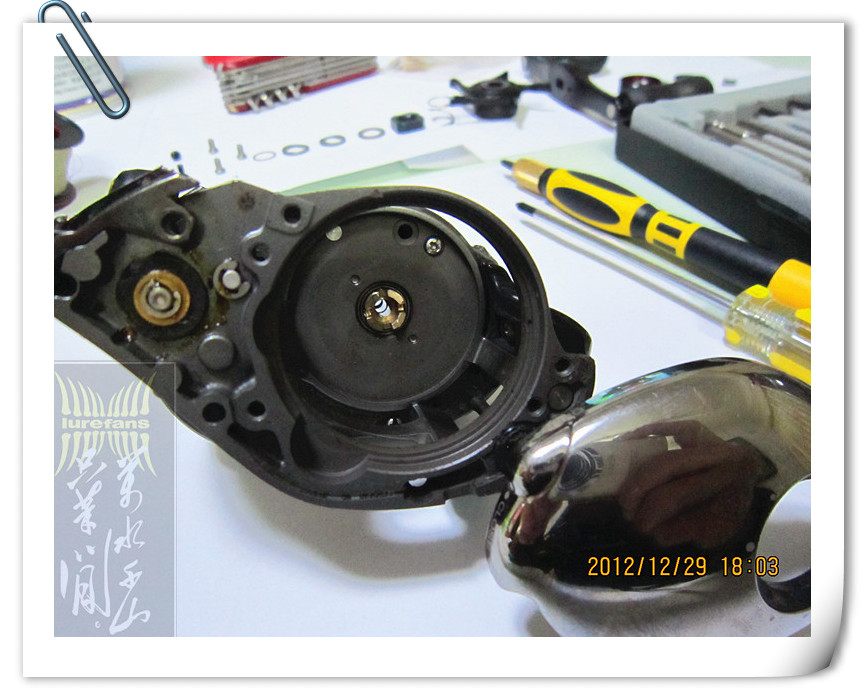

      打开轮子左盖，拧出核心部位磁力电机的三个黑色小螺丝，将其小心拿出，再小心的抽出线杯，之后就可拆下上盖了。

拆下磁力电机及线杯后的正面图。

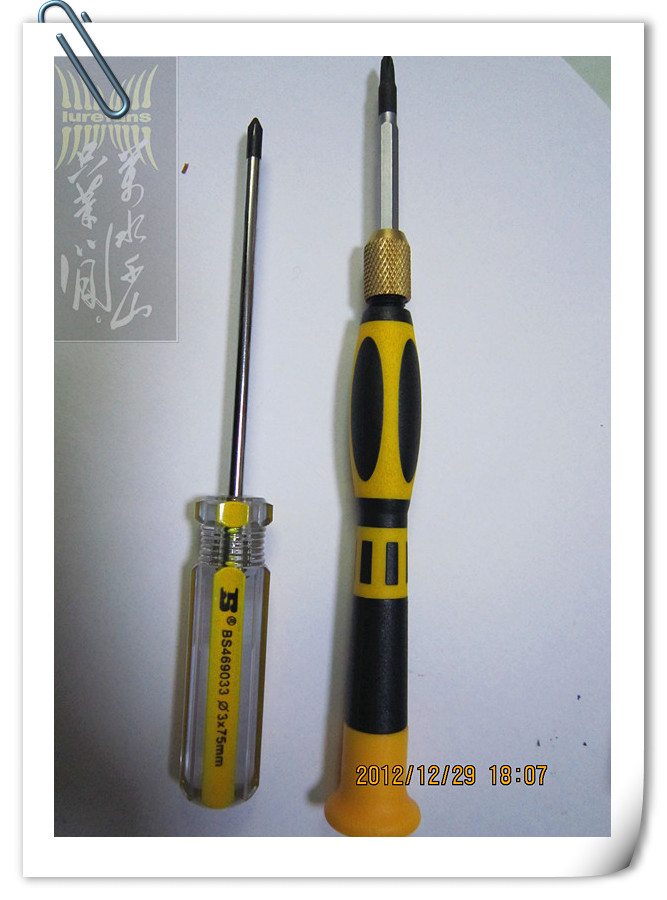

      接下来就是拆右侧齿轮盖，用3mm加长的十字起将二个红色圈内的小螺丝及另外一个螺丝在线杯入口的里侧，3个螺丝都拧下后即可拿下右侧齿轮盖。







十字起的直径不能大于3mm，不然进不去。

拆开右侧齿轮盖详图。

大齿轮粘覆了不少刹车片粉末。







逐一拆下，全部清空。

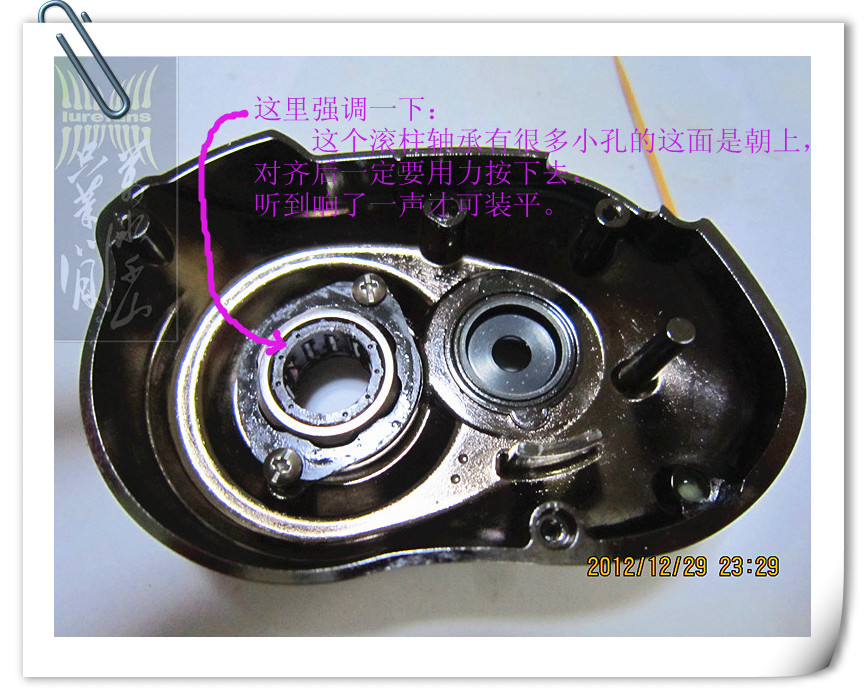

      齿轮盖内的这颗滚柱轴承最好不要拆下来，安装时有点小麻烦，当时不小心掉了一颗柱，在地上还找了半天。{:soso_e153:}

      拿个脸盆，找到了我多年积存来的WD-40清洗剂（前面照片看到的清洗剂是我专门针对那磁力电机来的），清洗油污洷还得靠WD-40。

全部清洗完毕后用不掉毛的布擦拭干净。

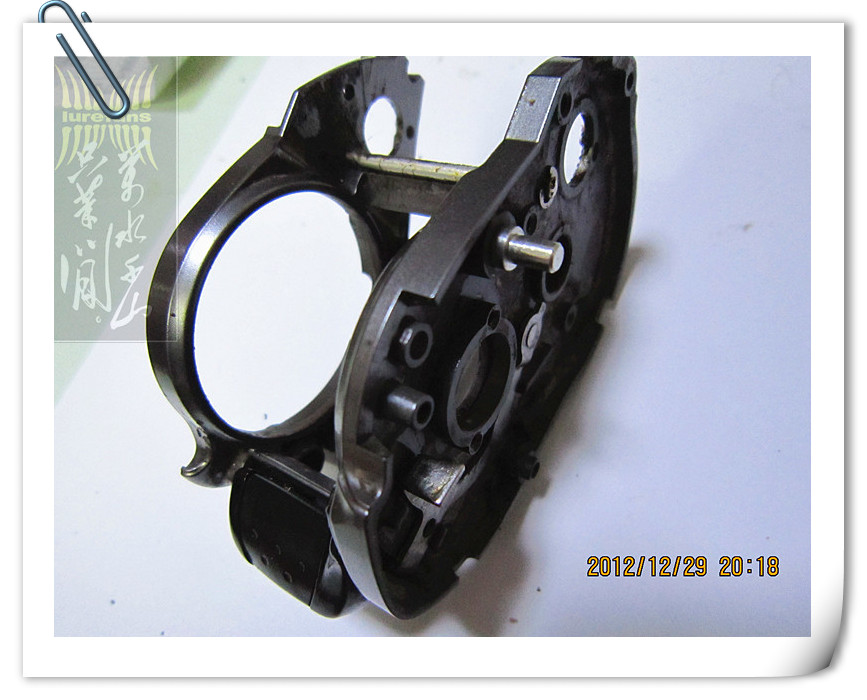

看看有多脏。{:soso_e143:}

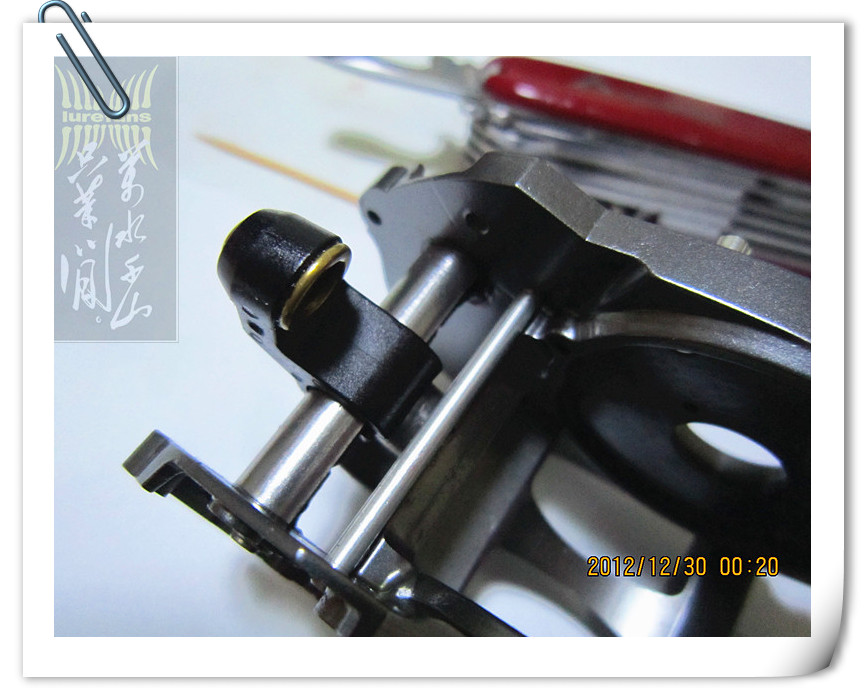

俺装这个导线轨装了很久，看看照片时间就知晓{:soso_e110:}，安装时记得要将那涡轮涂上红钼超。

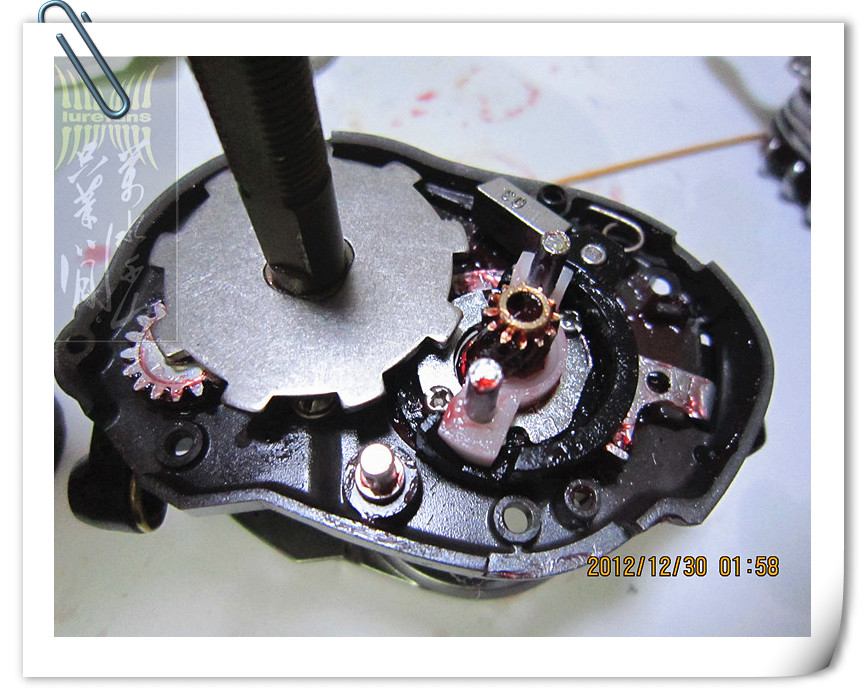

      各齿轮部位涂上红钼超（轴承部位需加润滑油），可能有人认为会涂多了点，其实不然，后组装好测试效果杠杆滴。{:soso_e113:}



操作开关的拨叉（白色塑料那个）不要装反了，有方向的。



      装上大齿轮后记得测试下线杯开关，俺在测试时那压力弹簧不小心飞出来了，{:soso_e134:}正好飞到桌子上工具盒里的磁铁上。{:soso_e128:}最后在装右侧齿轮盖时记得一定要将那三个小弹簧装正，对好盖的触点。





全部组装完毕后别忘了在摇柄处添加润滑油（往那个小孔里挤上一滴）。

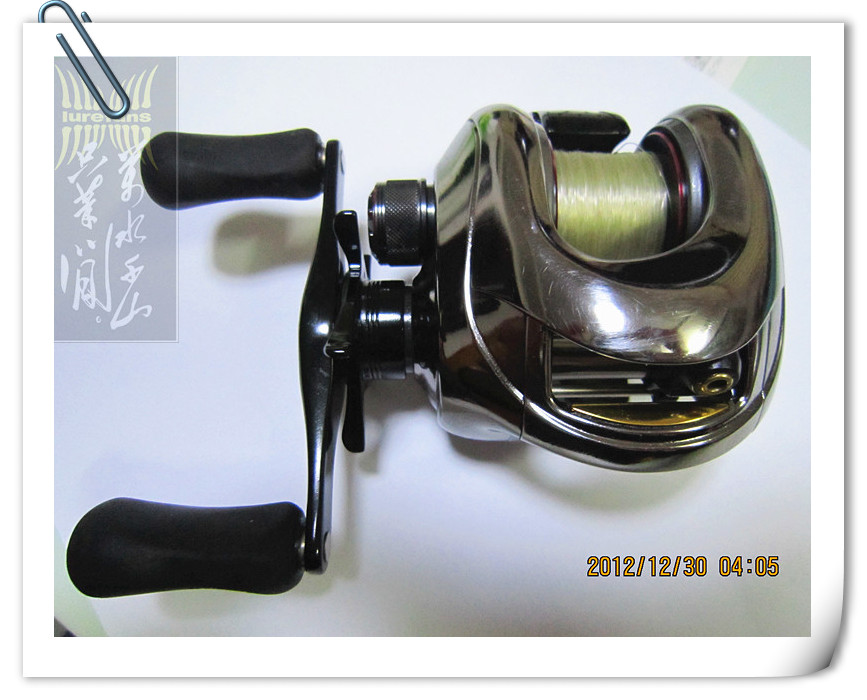

      俺的DC7复活了，白天与湖南火焰约好去钓小三，轮子顺滑得不得鸟，{:soso_e144:}因风太大，后撤离回家。
