ABU PFLUEGER 菲戈 拆解 保养

  [复制链接]
发表于 2011-10-12 22:48:35 | 显示全部楼层 |阅读模式
本帖最后由 小艾 于 2011-10-13 20:53 编辑

菲戈这款纺车轮很多朋友都有。绚丽的外形,高性价比是他的亮点。正好这段时间没出去钓鱼,保养轮子也成为了一种乐事。

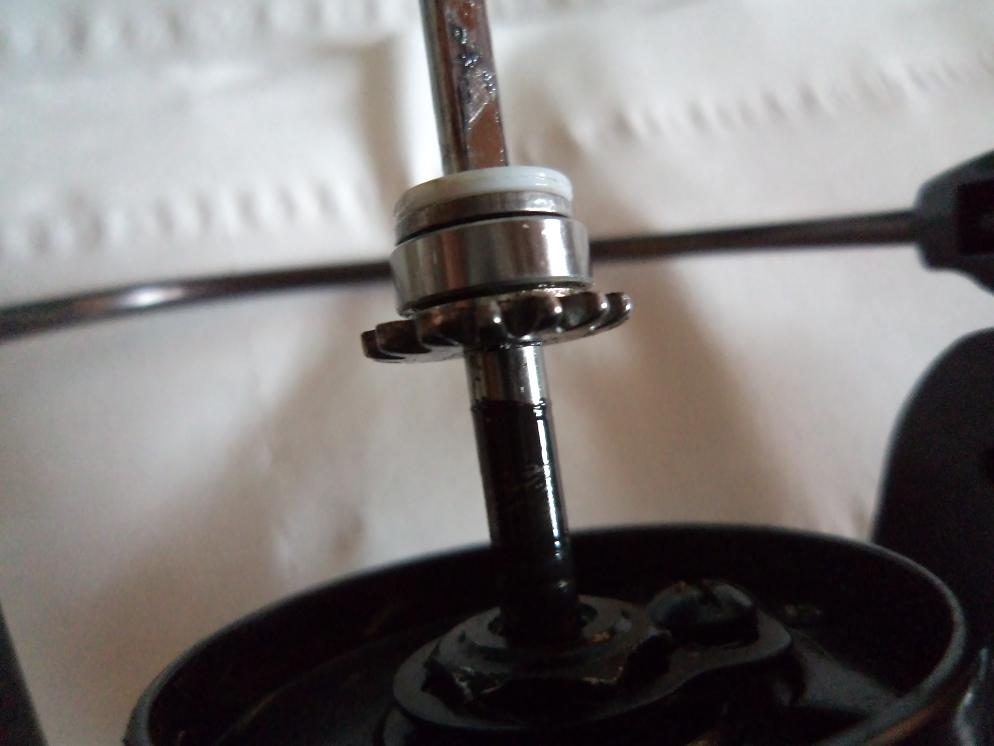

首先将摇臂和线杯拆下,线杯内轴承就出现在眼前。按照一下顺序,将其取下放好。
这时看到中心轴上面的润滑油已将变成黑色。证明油脂已经变质需要清洗保养了。

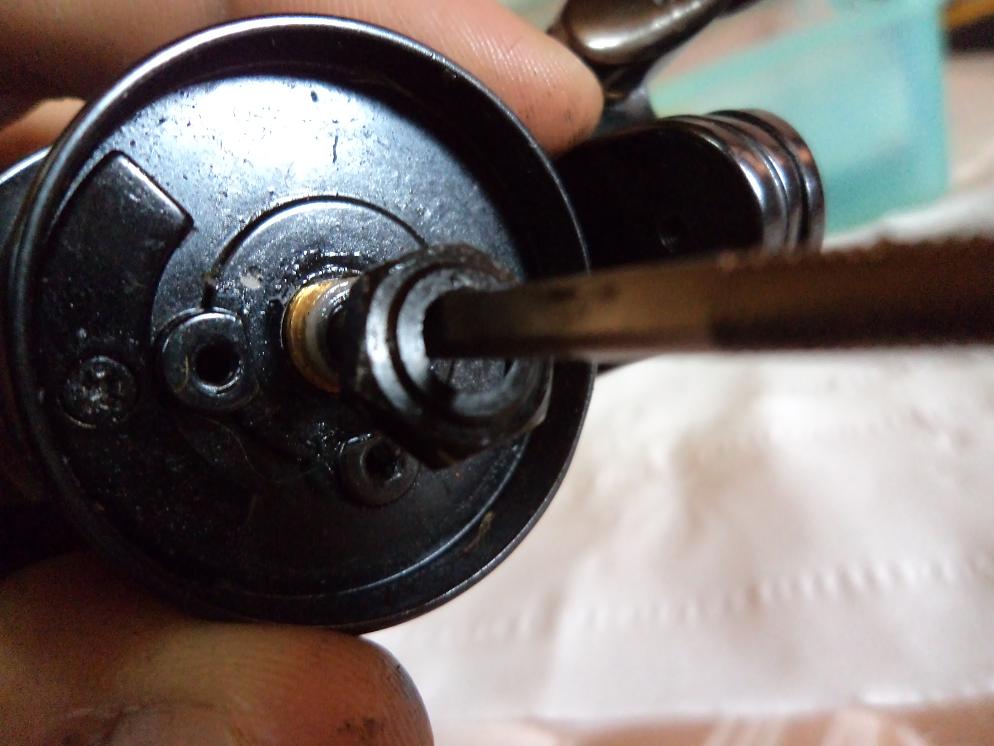

接下来开始下一步拆卸,将锁片螺丝取下,取出锁片后用扳手将大螺丝帽取下,按顺序放好。
这时就可以把抛投开关装置取下了。










问题来了。压制主齿轮的盖子上,有三个螺丝,有两个已经扭不紧了。由于这三个螺丝是小扣的。螺纹很细,在拆装时稍用力的话,与螺丝结合的机体就会磨损,导致机体的螺丝孔内扣磨平,螺丝产生扭不紧的情况。
以前都是用棉线缠绕在螺丝上在扭紧,虽然这也是一种办法,但是每次拆卸的时候都很麻烦。甚至有些时候由于棉线的不平均,导致螺丝扭紧后不平衡。

解决办法就是,在每次组装这三个螺丝的时候,先在螺丝的前端稍沾一点502胶水。将螺丝迅速的扭进螺丝孔内,不需要扭的太结合,扭到位即可。 此时不要松手,继续压制螺丝保持7秒左右,保存静止状态等待胶水粘合稳即可。
这样处理又有效率又方便。

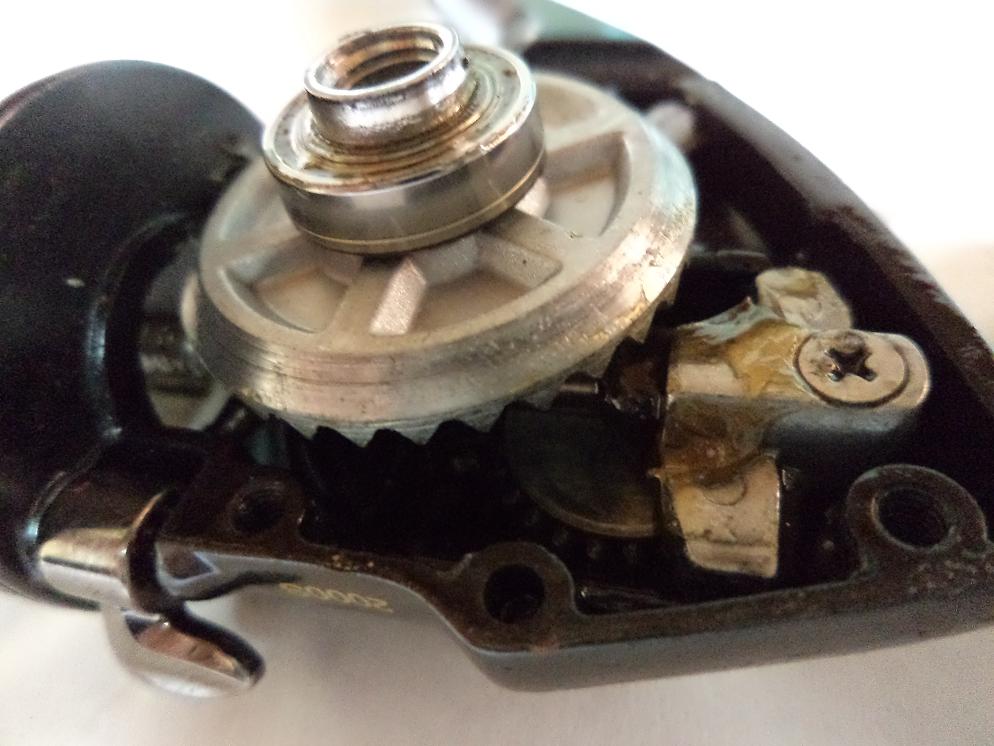

拆下刚刚提到的盖子后,最好先把这个要命的小弹簧取掉收好。否者不小心掉了,你会哭笑不得的。

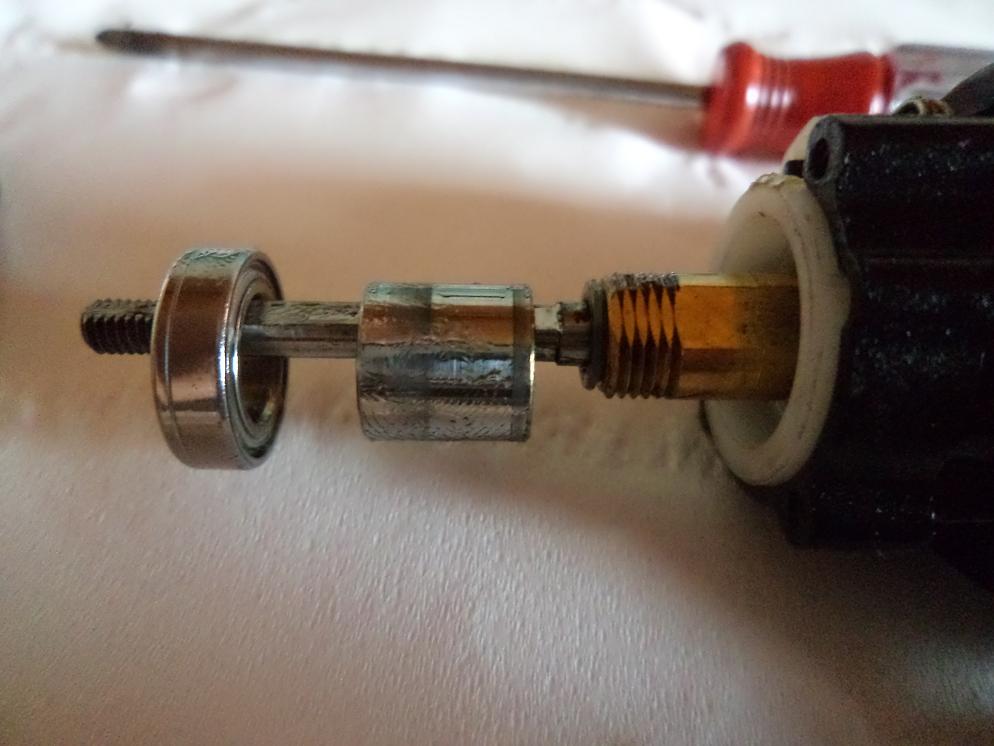

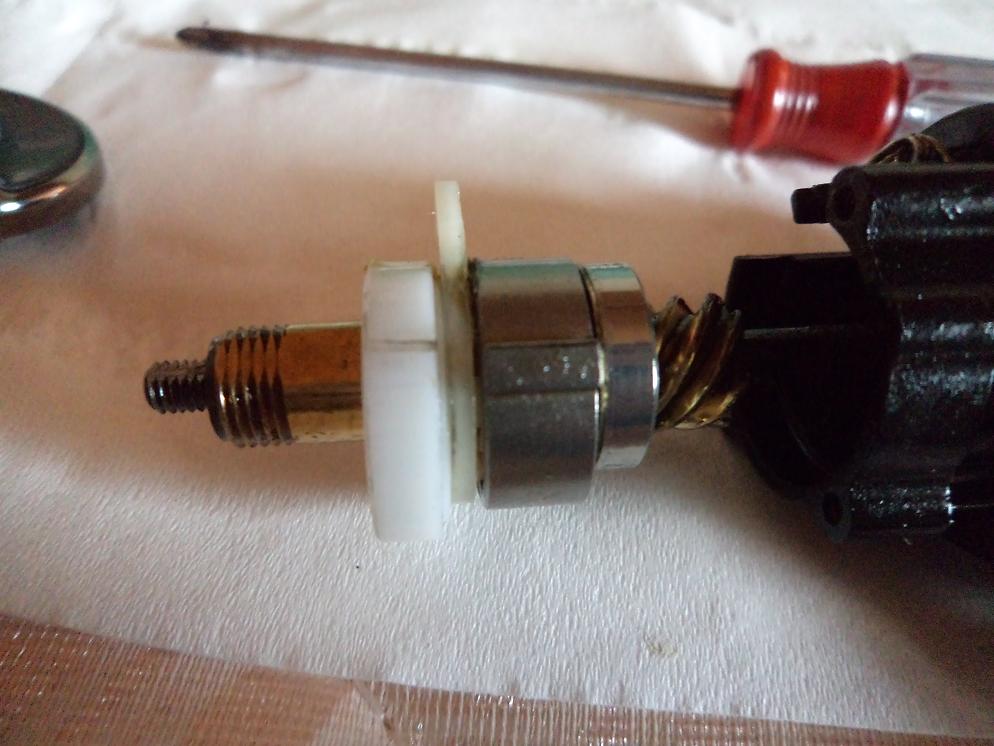

取下主轴前段轴承和内套后,整个主齿轮结构就可以取出了。











扭下这三个螺丝,就可以将变速箱盖子打开了










将固定主轴的轴承取下,取出足齿放好。










这是就会看到中心轴尾部有个螺丝,这个螺丝不必拆下。直接可以从轮子的后方抽出即可。
然后取出传动中心轴的齿轮,注意里面的轴承哦。 最后将主齿轮另外一段的轴承取下即可。















自此,整个轮子都已经按照顺序拆解完成。保养程序都是一致的,此处省略。

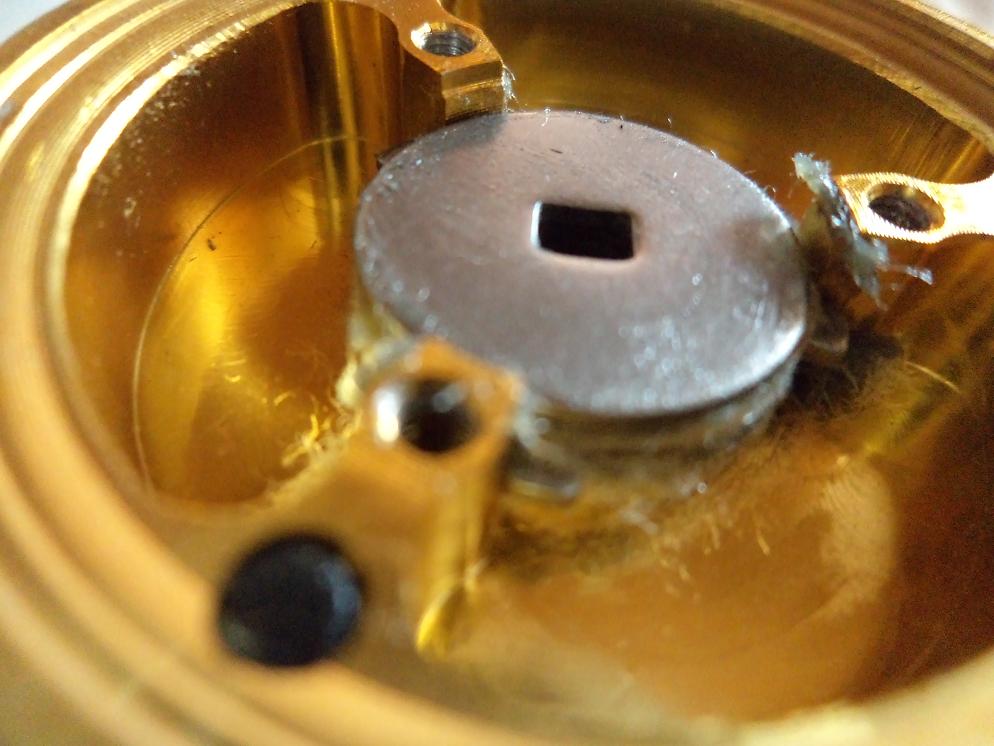

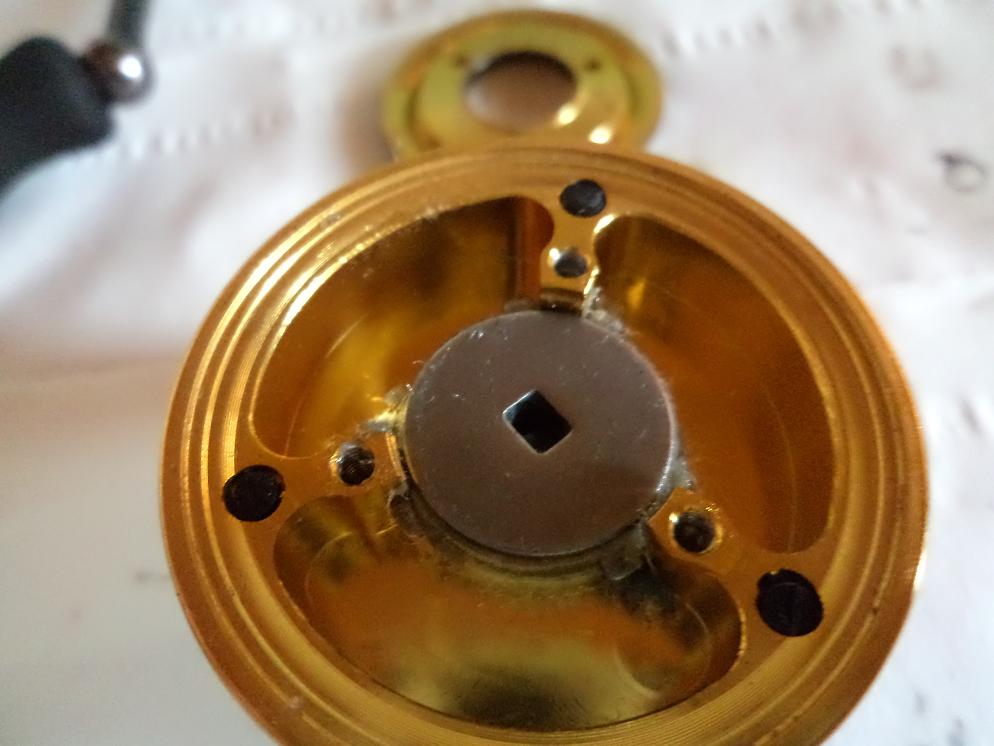

现在来拆解维护一下附属部件。拆掉线杯上面的三个螺丝,取下上盖,整个卸力刹车装置就出现在眼前了。检查一下刹车片磨损情况。除去渣滓即可。
握丸部分,拆掉外壳的大螺丝。取出里面的小螺丝后。带有两个轴承的握丸就拿下了。按照常规保养即可,这里不在展示。

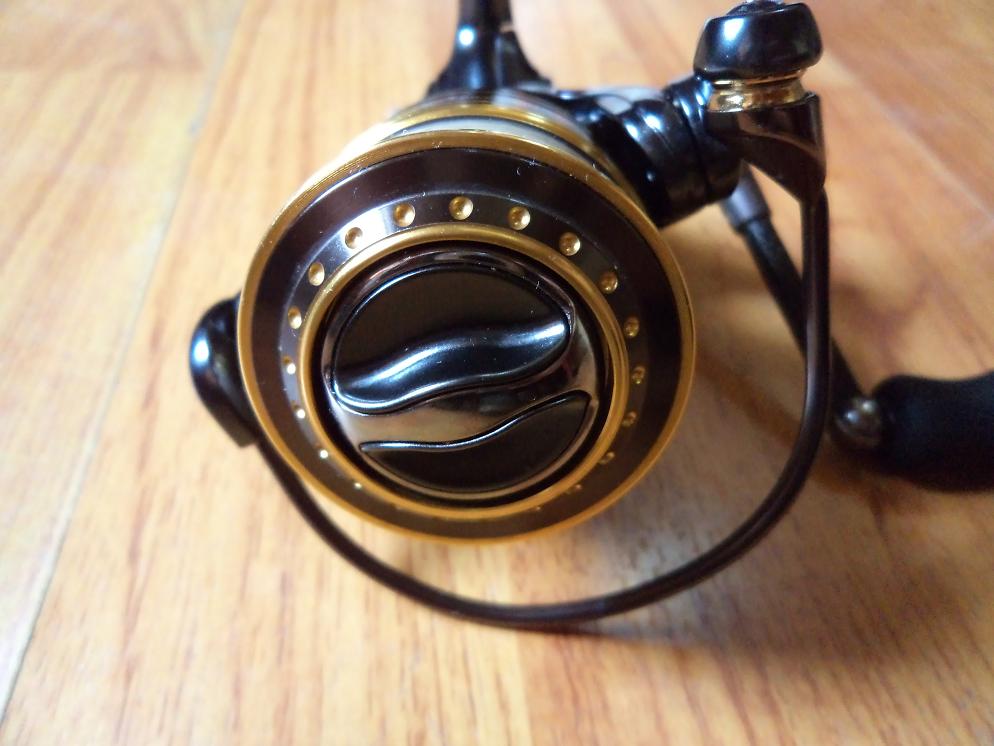

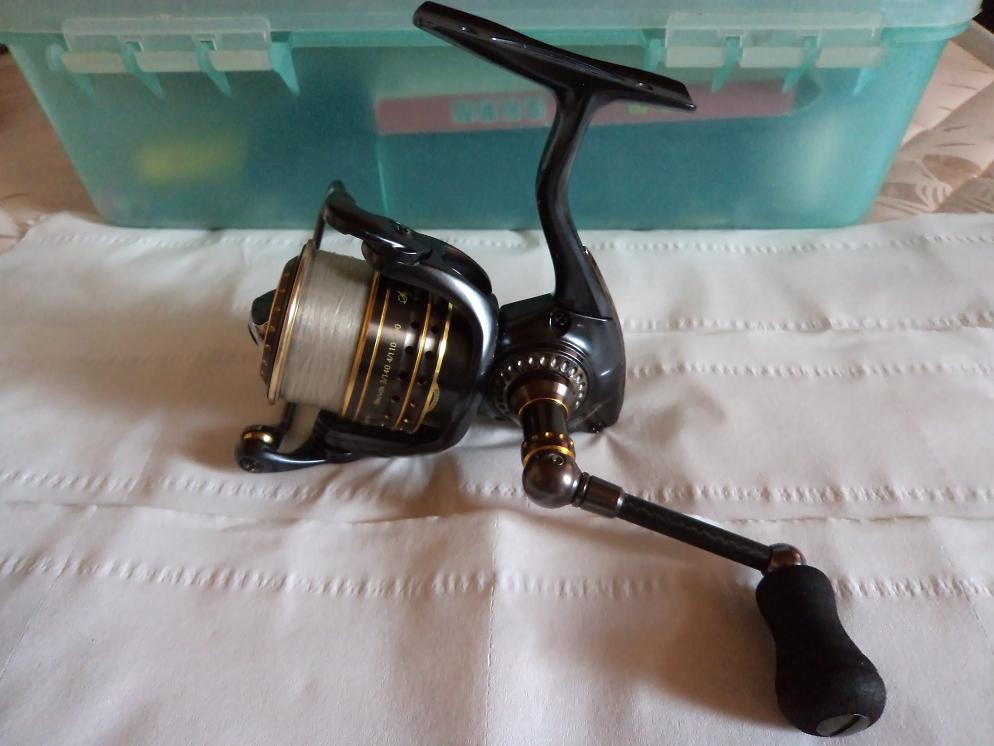

就此整个轮子拆解保养完毕。按照惯例,复活的利器,得来几张靓照。









回复

使用道具 举报

发表于 2011-10-12 22:55:29 | 显示全部楼层
这东西你也敢拆,我上次鼓捣了半天,没拆开!!比拆水滴和鼓轮都难
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-10-12 22:58:39 | 显示全部楼层
风的自由 发表于 2011-10-12 22:55
这东西你也敢拆,我上次鼓捣了半天,没拆开!!比拆水滴和鼓轮都难

呵呵
服务员,来个小菜儿。
来啦,小菜儿一碟。
回复 支持 反对

使用道具 举报

发表于 2011-10-12 22:58:44 | 显示全部楼层
确定 轴承全装上去了?```
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-10-12 23:05:20 | 显示全部楼层
醴陵阿帅 发表于 2011-10-12 22:58
确定 轴承全装上去了?```

{:4_294:} 呵呵
回复 支持 反对

使用道具 举报

发表于 2011-10-12 23:11:17 | 显示全部楼层
厉害呀,小艾!!
回复 支持 反对

使用道具 举报

发表于 2011-10-12 23:19:48 | 显示全部楼层
学习!
回复 支持 反对

使用道具 举报

发表于 2011-10-12 23:27:59 | 显示全部楼层
学习了!
回复 支持 反对

使用道具 举报

发表于 2011-10-12 23:42:05 | 显示全部楼层
难道想进一个新轮,找不到理由{:5_315:}
回复 支持 反对

使用道具 举报

发表于 2011-10-12 23:44:18 | 显示全部楼层
向小艾同志学习!~~
