诊断ＤＡＩＷＡ Ｚ２００

海陵龙哥

  　　一钓友路亚中毒。入手ＤＡＩＷＡ Ｚ２００，（起点很高）

　　第一次实际操作，遭遇严重炒粉，反复折腾无解，遗憾动用剪刀。

　　后来出现问题，离合压下自动回弹，远程会诊无果。有劳顺风。

　　收到打开，发现控制离合的零件出现位移。复位后康复出院。

病因：在离合压下的情况下暴力摇把所致。

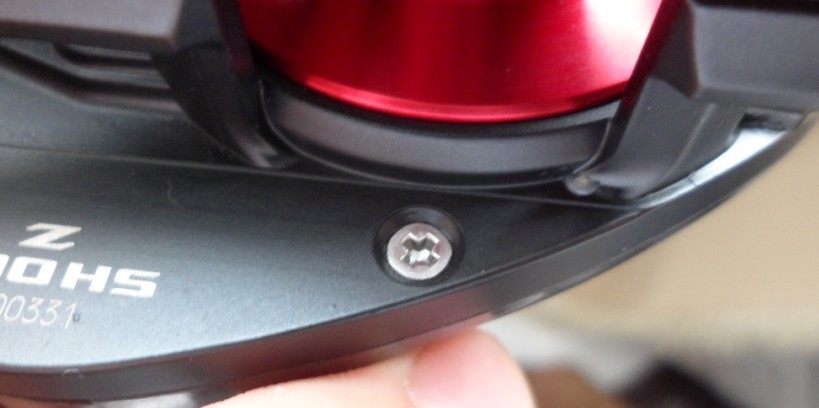

　　第一张图中这个螺丝拆卸要注意，受力不均极易损坏

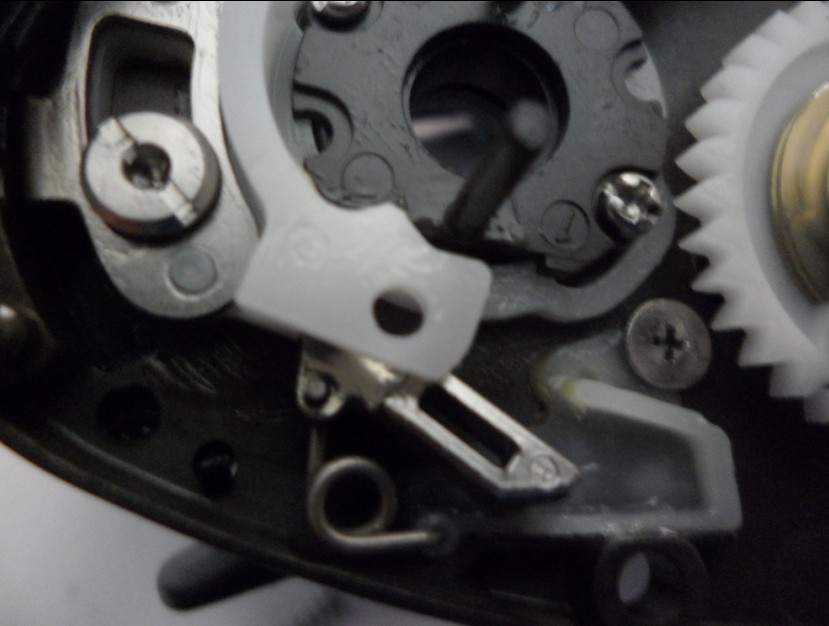

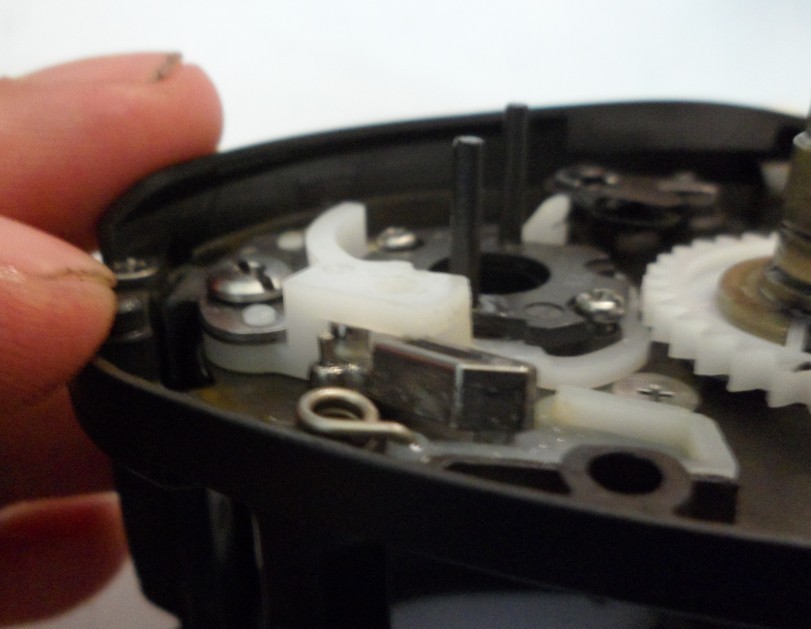

位移零件

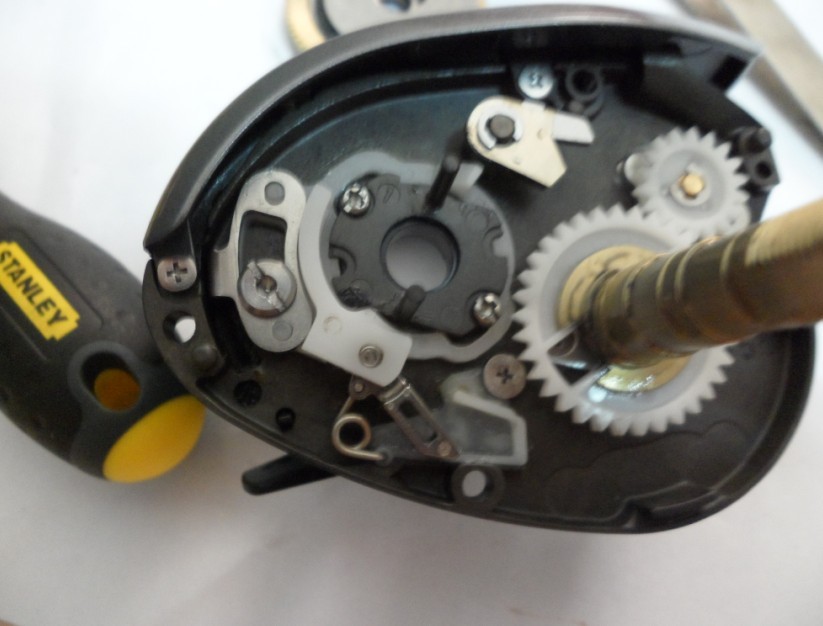

复位

海陵龙哥

补个对比图片　

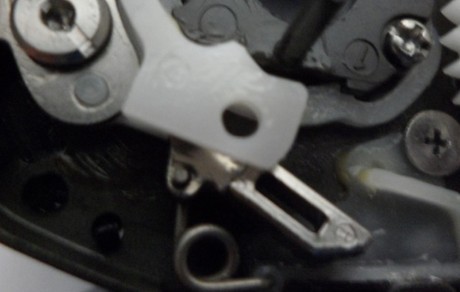

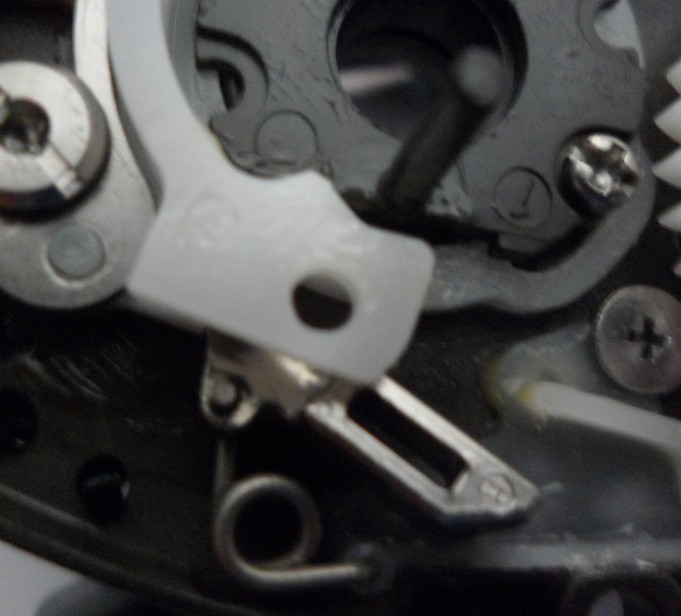

　脱出　　
　

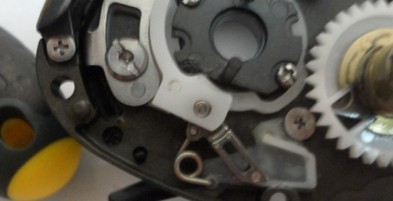

　复位　　　　

天涯路

什么问题，不会。。。。。。。。。。。。。。。。。。。。。。。。{:5_315:}

kevinzhu

看不懂。。。

绝尘

没看懂

三耳鱼

龙哥

海陵龙哥

三耳鱼 发表于 2011-9-14 18:00
龙哥

儿子鼓捣的　我不会

雪中漫步

学习了！

海陵小刀

比较的复杂

板桥故里.白云

看懂了，就是那个白色塑料件脱离下面的那个弹簧卡形成了中间的圆洞，下面那个对比图就是复位后，弹簧卡销插在圆洞里了。顺便显摆一下，拆轮子我也很拿手
