解剖SHIMANO Scorpion ANTARES RH221

光头渔夫 · 发表于 2007-2-13 22:25:28

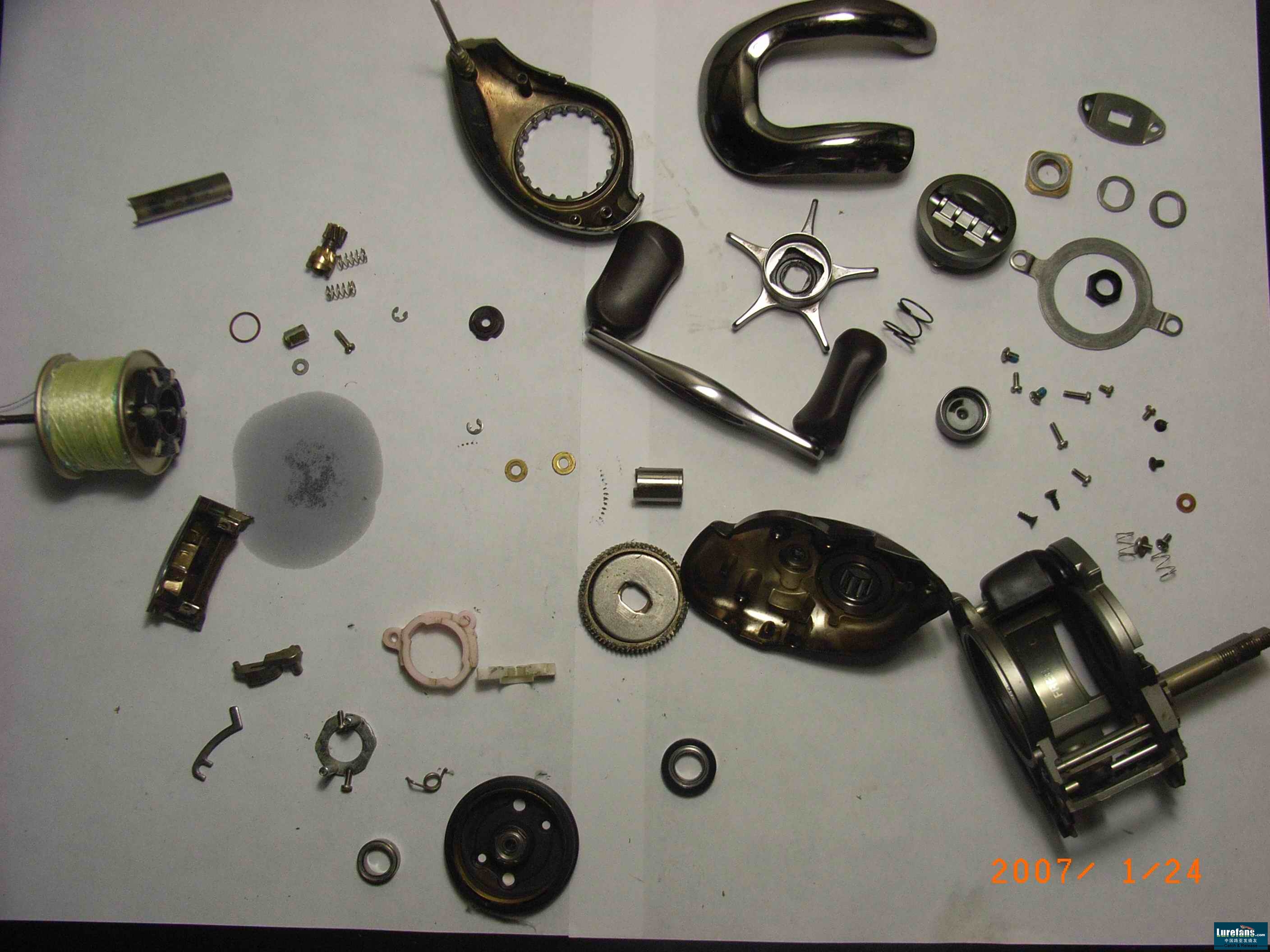

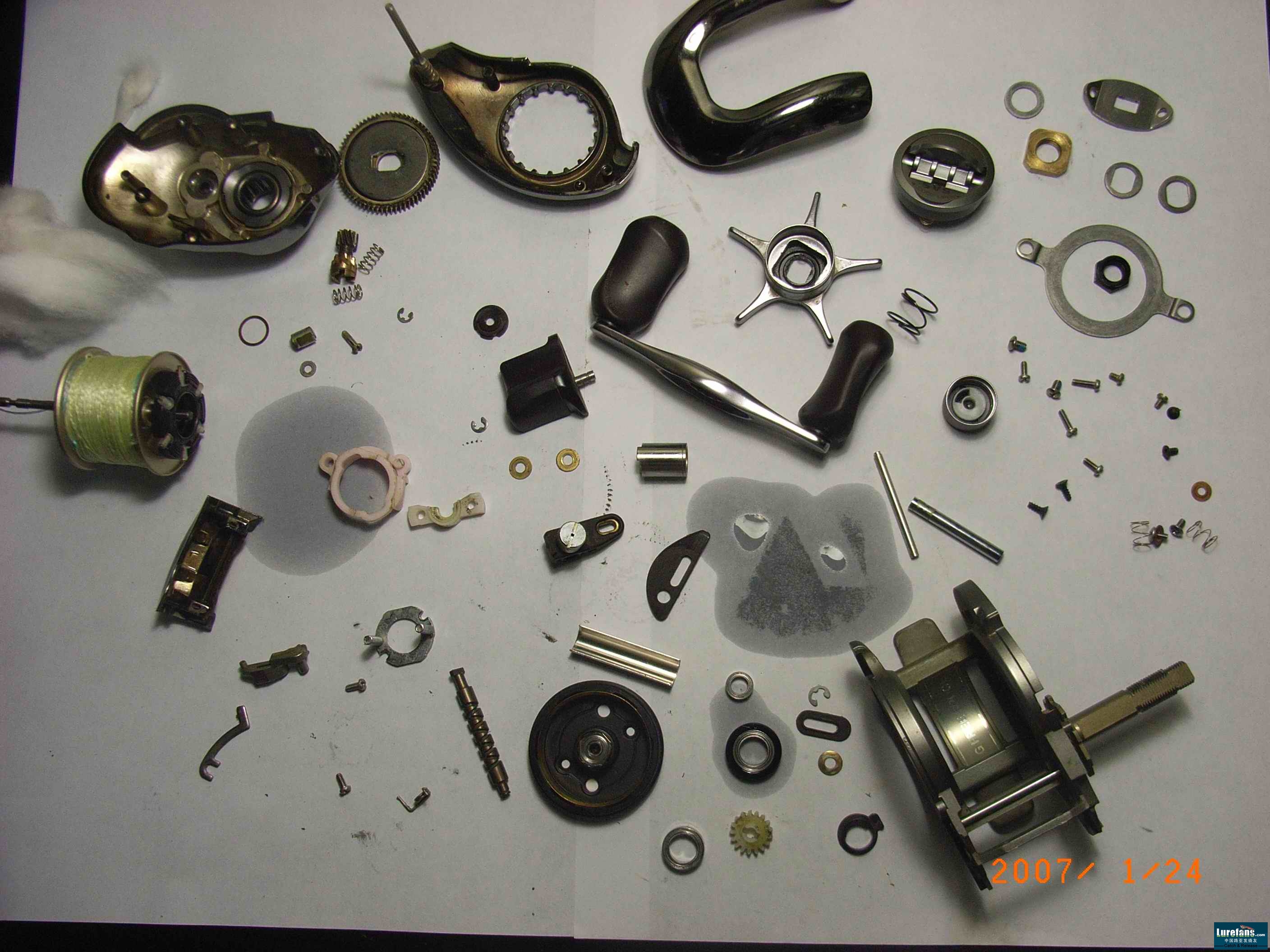

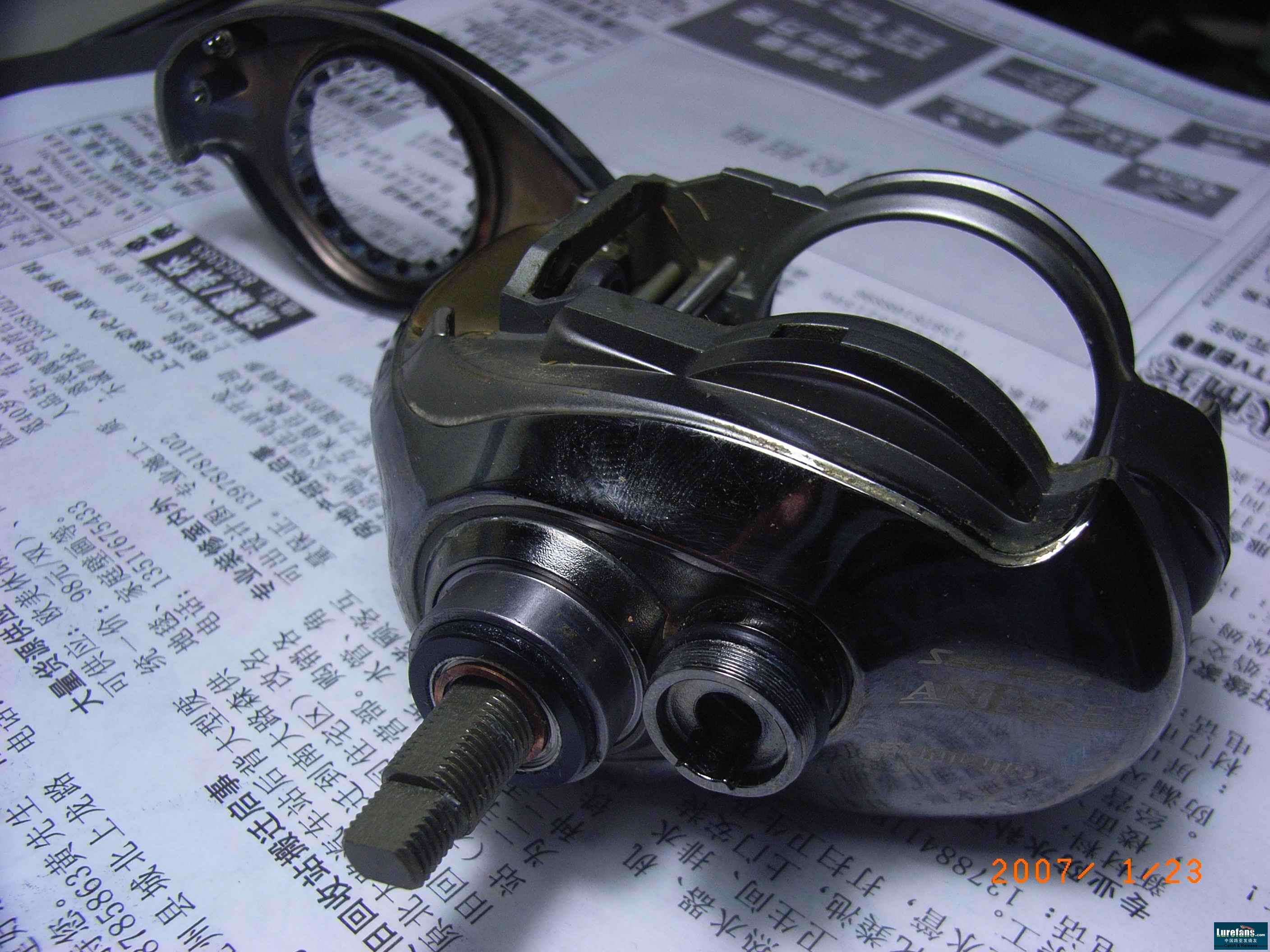

手痒，破坏狂，于是……初步了解SHIMANO鼓式轮的基本结构

李洛克 · 发表于 2007-2-13 22:28:06

这么贵都是塑胶齿轮？不是吧

光头渔夫 · 发表于 2007-2-13 22:32:43

你以为航天飞机与精密制导导弹就没有塑料件？

kevin · 发表于 2007-2-13 22:49:00

36_2_35 细心，细心哦。

truman · 发表于 2007-2-13 22:49:46

:36_2_5F25

yksyk · 发表于 2007-2-13 23:31:52

我想没有多困难！

ljd · 发表于 2007-2-13 23:43:40

好装吗,偶也手痒..36_2_48

光头渔夫 · 发表于 2007-2-13 23:45:28

原帖由 李洛克 于 2007-2-13 22:28 发表
这么贵都是塑胶齿轮？不是吧

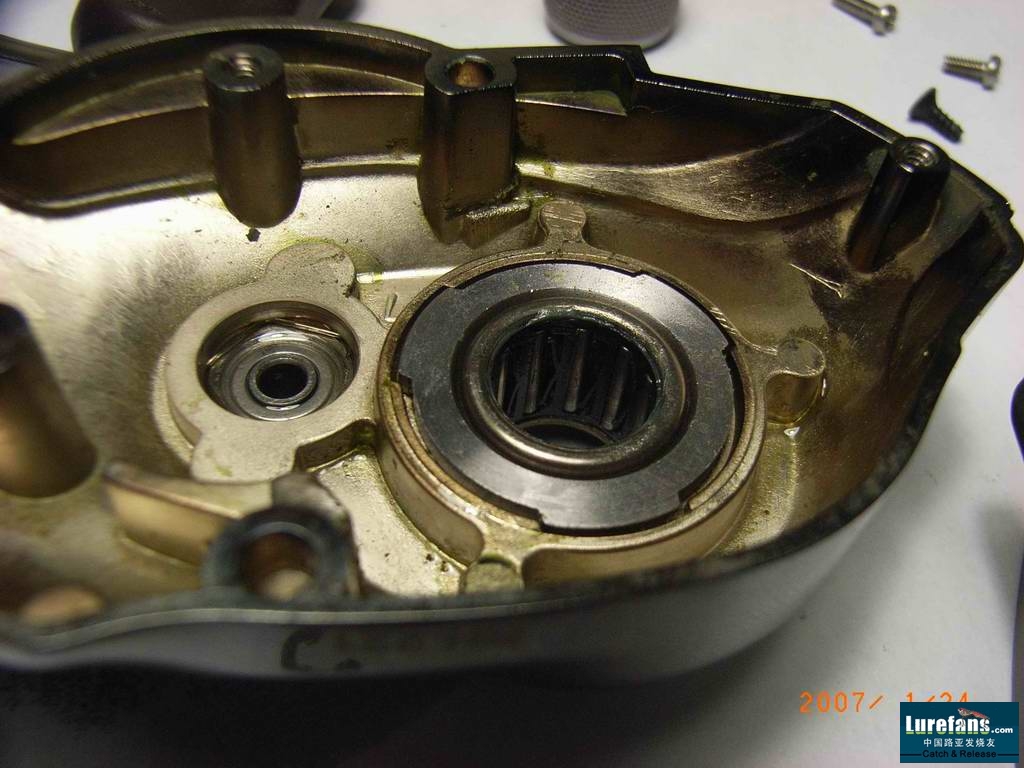

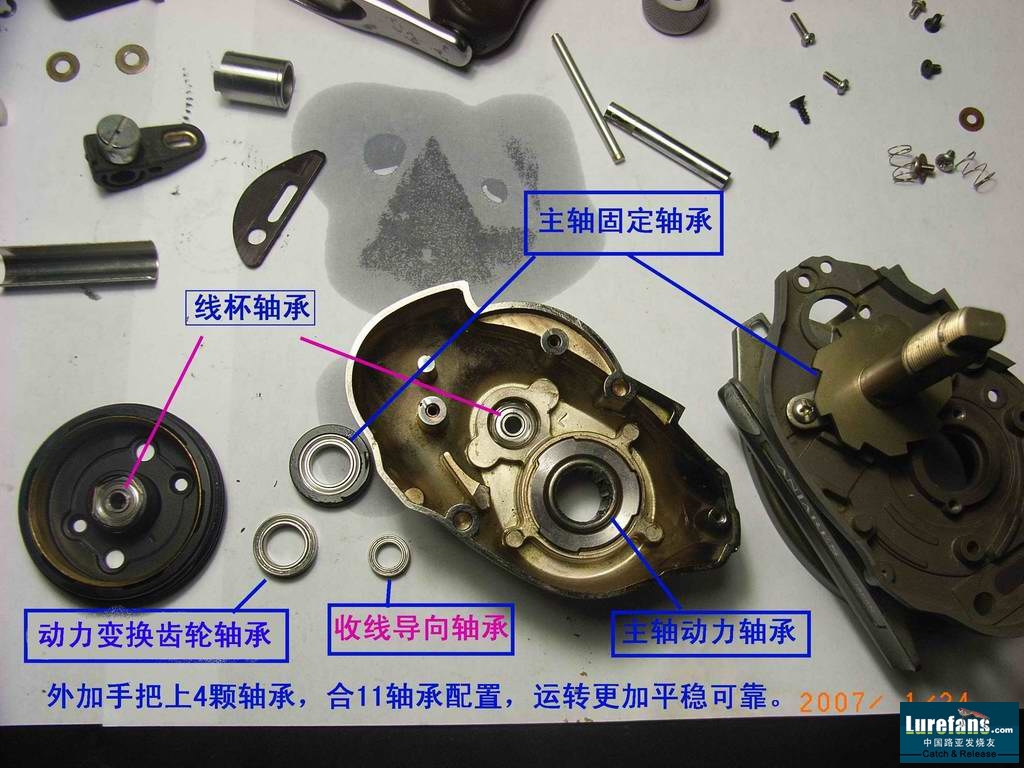

里面唯一用了2个白色的塑料齿轮是收线导向机构的传动轮，它下面的转轴也配置了一颗轴承，百思不得其解。这个导向机构要求的动力是十分微弱的，为了保证运行平稳加装了轴承，为了减少噪音使用了传动齿轮吧？这是加了尼龙成分的塑料齿轮。

另外使用塑料件的还有扳机传动机构和动力变换齿轮固定分离机构了。这2个部件如果使用金属质材，会加速机构磨损与增大噪音。这是2个高级结构塑料件。

[ 本帖最后由光头渔夫于 2007-2-14 00:14 编辑 ]

光头渔夫 · 发表于 2007-2-13 23:52:04

原帖由 ljd 于 2007-2-13 23:43 发表
好装吗,偶也手痒..36_2_48

拆装的时候最好要有装配图，但装配图只是供定购部件使用的零件编号明细。当零件结构正反面不一样的时候，有时很难从装配图上面分辨出来，这点需要注意。另外一点就是卡簧很容易飞掉！

marido · 发表于 2007-2-14 00:24:43

请问两边盖子是塑料的还是金属材料?
